秦安自动混接KVM切换器安装方法

2018/08/28

 KVM切换器品牌:秦安-KinanKVM切换器型号:XM0108;XM0116机架安装。

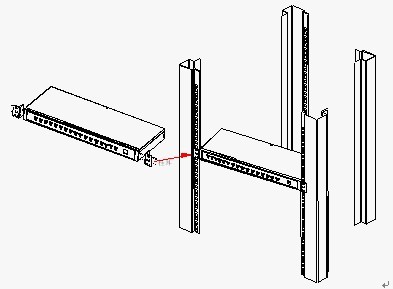

    安装前, 请务必关闭所有要连接的计算机以及外围设备找一个适当的地方放置KVM切换器,将挂耳系在KVM切换器两侧,使切换器正确的装配在19“机架上。装配时须注意线缆的长度,使主机、切换器、显示器、键盘、鼠标保持适当的距离。
机架

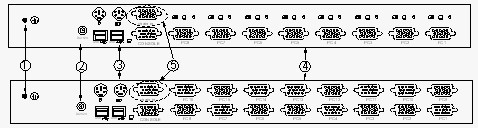

外观尺寸&KVM 配件安装

秦安kvm外观尺寸   秦安kvm配件安装



序号 说明
1 接地螺丝
2 电源适配器插口
3 本地控制端
4 KVM被控端口
5

级联端口



单层安装示意图:

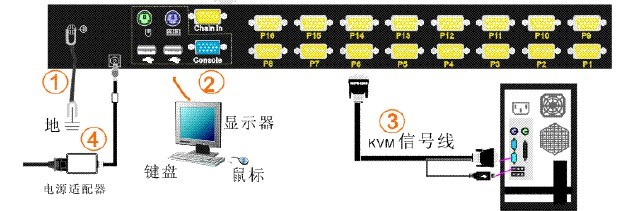

安装步骤:
1. 确保KVM切换器已接地
2. 将本地的控制端键盘, 显示器,鼠标插入设备的控制的端口(可支持USB及PS/2设备)
3. KVM信号线连接主机(键盘,鼠标,VGA线连接正确),另一端KVM信号线连接任何可用的KVM被控端口,为区分各端口,建议每个端口都有图标标注说明
4. 将12V电源适配器插入电源插口

 kvm安装步骤图

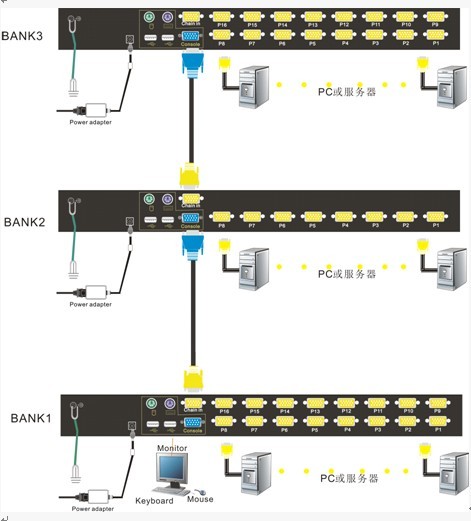

级联安装示意图
kvm级联安装示意图




说明:



1)先用级联线(黄色的一端)连接XM0108/0116切换器上标有“Daisy-Chain in”的黄色DB15 端口

2)再用级联线另一端(蓝色)连接所需要级联的XM0108/0116切换器上标有“Console ”的蓝色 DB15端口
3)按照上图示,重复上述步骤,最多可级联32级XM0108/0116切换器
