什么是hdmi光纤线?

2020/05/20
自HDMI标准诞生以来,铜芯HDMI线以其出色的性能实现音频视频讯号的有效传输,但受制于铜芯的材质性能局限,在后续的发展历程中出现了镀银铜HDMI线,甚至于纯银HDMI线,而在HDMI线传输载体的不断变化中,以光纤作为载体的HDMI高清线突然变得火了起来,尤其是在前不久HDMI2.1标准发布之后,光纤HDMI线热度一直居高不下。

HDMI光纤线是一种使用光纤作为传输介质的hdmi线;英文称呼:HDMI AOC Cable;又被称为有源光缆




hdmi光纤线原理

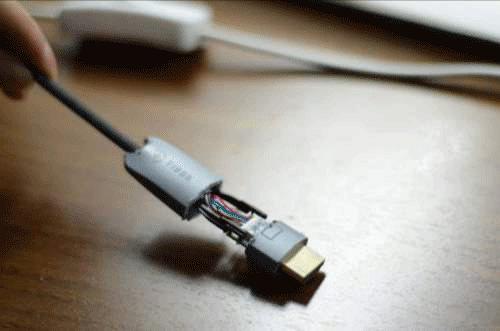

        hdmi光纤线原理是将光电转变线路集成在hdmi接口处并将光纤作为传输介质材料;在传输的过程中是有hdmi光纤线发射端将hdmi信号转换成光信号,并通过光纤介质传输到hdmi光纤线接收端,接收端再将光信号转换成无损hdmi信号输出到显示设备


HDMI光纤线,光纤HDMI线,高清HDMI光纤线


hdmi光纤线组成

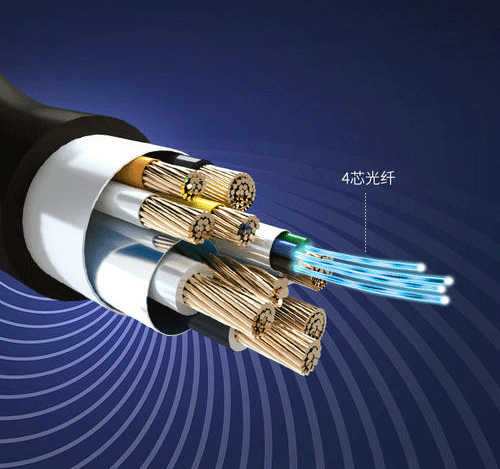

        hdmi光纤线主要由三部分组成:发射端、光纤线、接收端
        发射端:将hdmi信号转换成光信号并输出到光纤线
        光纤线:连接发射端于接收端,负责光信号的稳定传输
        接收端:将发射端发送过来的光信号转换成hdmi信号并输出到显示设备


HDMI光纤线,光纤HDMI线,高清HDMI光纤线



hdmi光纤线优点
01.传输距离远
 hdmi光纤线传输距离一般可以达到300米以上;在远距离信号传输过程中(从电转光,光再转电)信号丢失率基本为零,零阻抗且信号无压缩(无损);就算是长距离传输也能达到4K高清分辨率(4:4:4);传统以铜为传输介质的普通hdmi线长距离传输信号容易衰减失真
02.抗辐射
hdmi光纤线因为使用的是光纤介质传输,不受外界辐射影响,信号传输稳定;传统hdmi线因为使用金属电缆,容易受辐射影响
 03.体积小,重量轻
hdmi光纤线的线径超细,重量轻,同比减少高达60%,原料为石英,节省金属材料,有利于资源合理使用
04.超高速带宽(18Gbps)
要保证2K@60HZ、4K@60Hz无损传输则需要满足18Gbps的高带宽传输需求;而传统hdmi铜缆线受制于信号衰减,很难满足。hdmi光纤线使用光纤传输,频带更宽、通信容量更大
05.绝缘
光纤线主要是非金属材料石英,绝缘、安全
