4口USB HDMI多画面KVM多电脑切换器

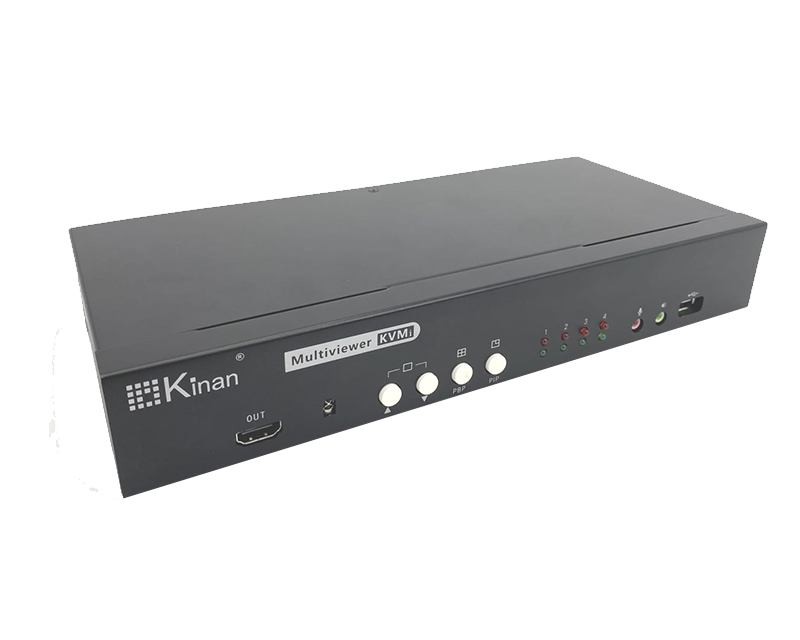

型号 : MH3404

MH3404是一台4端口USB HDMI多画面KVM多电脑切换器,并配置USB 3.0 HUB。使用者仅需通过一组键盘、鼠标...

产品特点:

  •   单一屏幕支持多视窗画面显示,可管理控制高达4个影像来源。支持四分割画面模式、三分割画面模式、双分割画面模式、单画面模式以及PiP (Picture in Picture) 模式
  •   在画中画模式下,可调整画中画的视窗大小及位置
  •   支持PCM2、5.1、7.1 声道、杜比 5.1(Dolby 5.1)和 DTS5.1音频输出以及Mic输入
  •   支持USB3.0 HUB功能
  •   支持HDMI数字显示器-完全兼容HDMI2.0及HDCP,不论是单画面模式还是多画面模式,所有视窗的分辨率都能达到4K(3840×2160@60Hz),YCbCr4:4:4

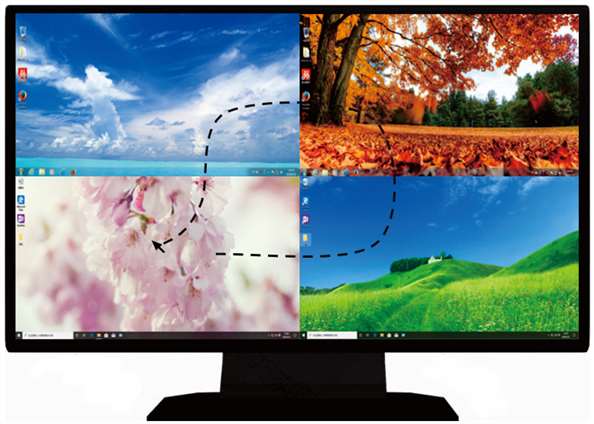

  •   在多画面模式下,鼠标键盘能在各个视窗之间滑动操作
  •   跨平台支持 - Windows,Linux,Mac,Unix
  •   支持热插拔-不需关闭电源即可随时增加或移除服务器
  •   全面兼容支持罗技等厂家的无线USB键盘及鼠标,支持多媒体USB键盘(PC,Mac和Sun)
  •   完整的键盘鼠标信号模拟,确保开机切换无误
  •   可通过前面板按键和热键切换多视窗换面显示模式与欲操作控制的电脑连接端口
  •   支持热插拔-不需关闭电源即可随时增加或移除服务器
  •
  •

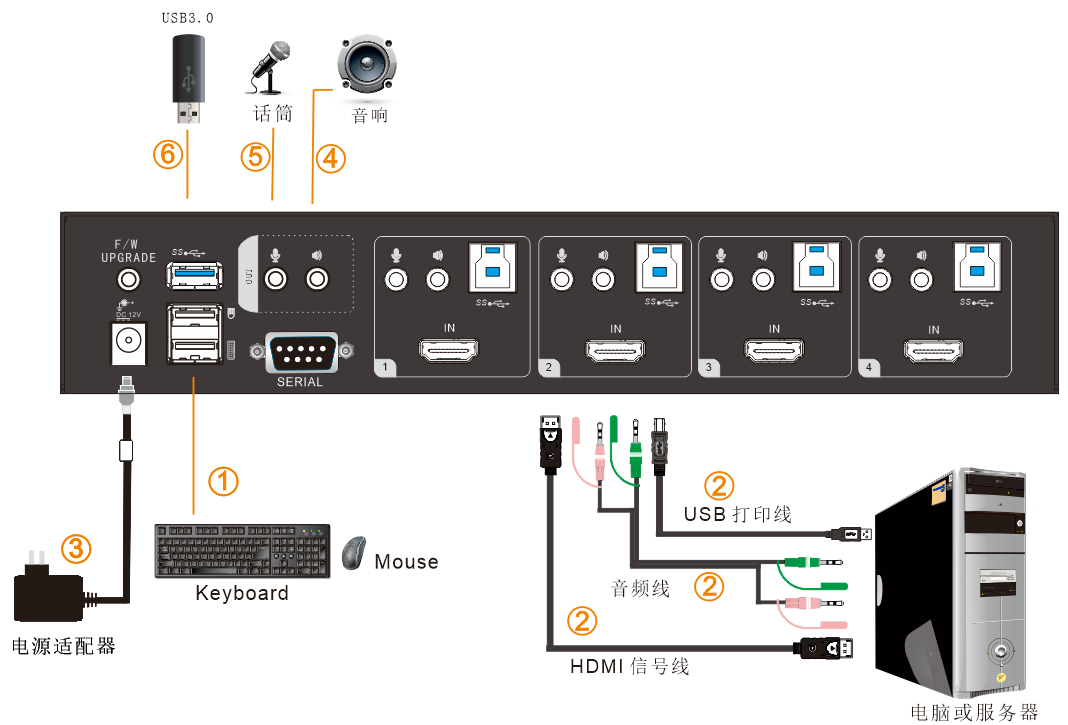

连接示意图:
KVM多画面分割KVM切换器



多画面HDMI KVM切换器的建立简单快捷,只需将线缆插入合适的端口即可。因为切换器直接获取键盘和鼠标输入,不用软件去设置,无需涉及复杂的安装程序,也不用考虑兼容问题

多画面KVM显示模式(4种)

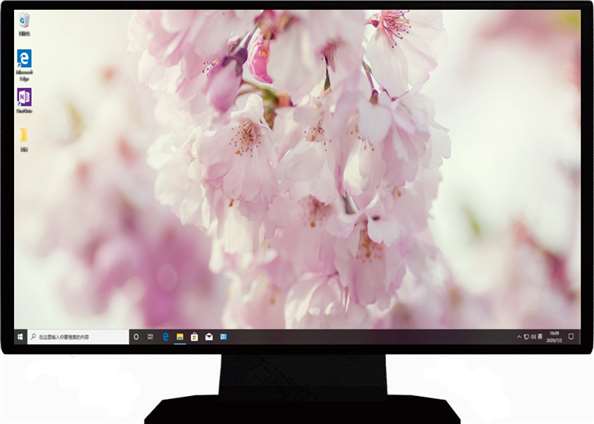

单画面模式:


KVM单画面模式

双画面模式:

KVM双画面模式

三画面模式:

KVM三画面模式

四画面模式:

KVM四画面模式

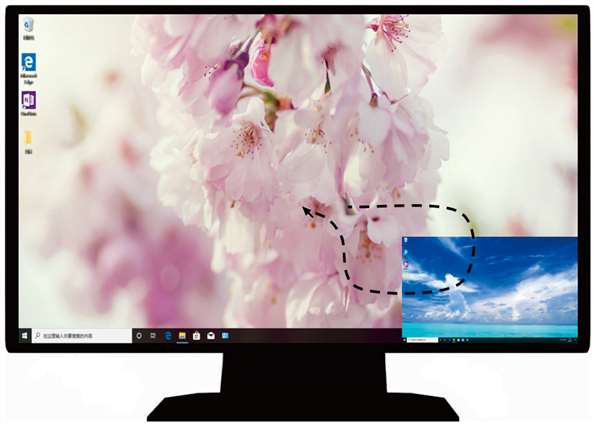

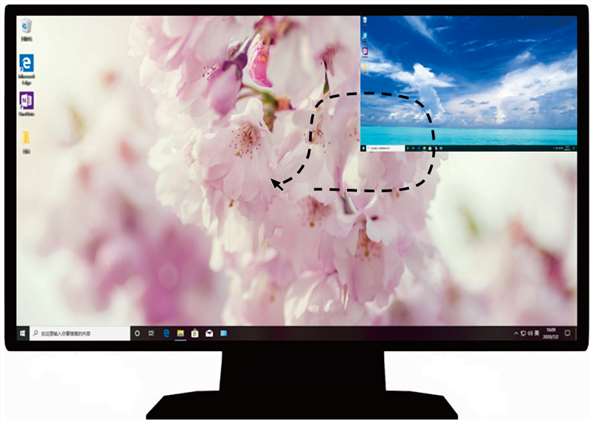

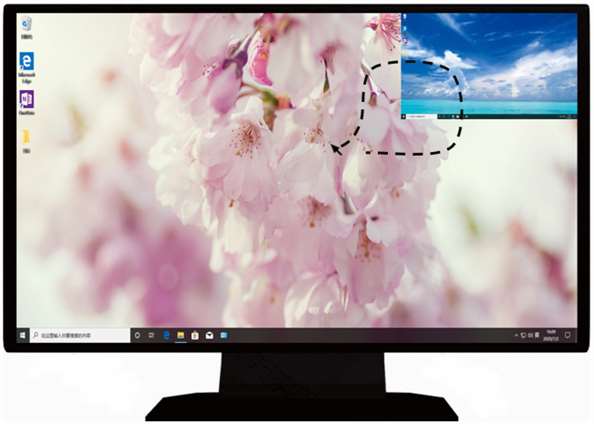

画中画模式:

KVM画中画模式一
KVM画中画模式二
KVM画中画模式三

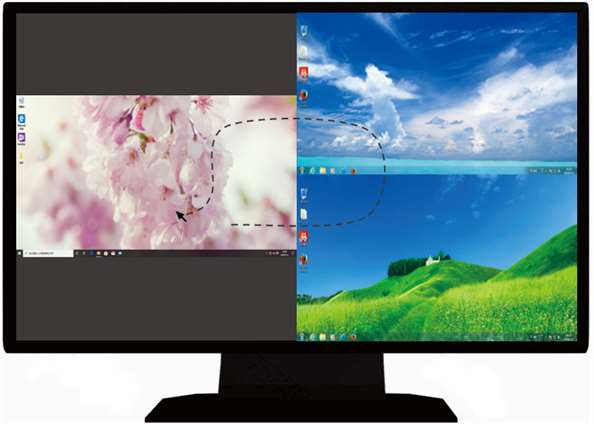

鼠标切换:

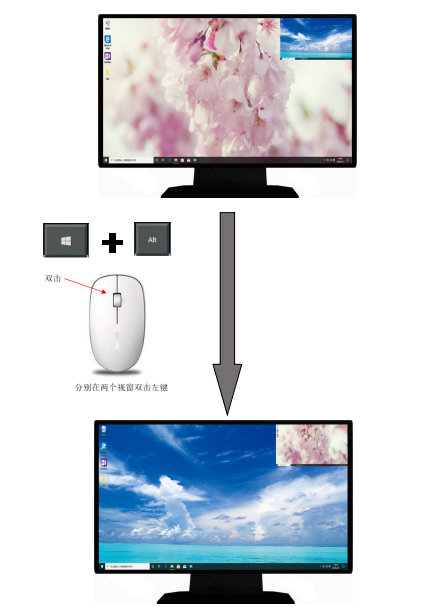

在多画面模式下,可以通过按住热键(默认为【Win】+【Alt】)然后分别在任意两个视窗内双击鼠标左键进行显示画面的对调。


多画面KVM切换鼠标切换示意图




功能 4Port
主机连接数 4
端口选择 按键,热键,鼠标
画面分割 四画面、三画面、双画面、单画面、画中画
控制端 显示器 1 * HDMI type A
键盘/鼠标 2 * USB type A(白)
麦克风 2 * Min立体声插口 (粉)
扬声器 2 * Min立体声插口(绿)
KVM端 显示器 4 * HDMI type A
键盘/ 鼠标 4 * USB type B(蓝)
麦克风 4 * Min立体声插口 (粉)
扬声器 4 * Min立体声插口(绿)
电源 1 * DC插座
USB3.0口 1 * USB type A(蓝)
USB2.0口 1 * USB type A(白)
升级口 1 * 3.5mm 插座(黑)
开关 端口选择 2 * 按键
模式选择 2 * 按键
指示灯 在线 4 * (红)
已选 4 * (绿)
I/R 值 DC 12V
视频信号 3840×2160 @ 60 Hz
耗电量 11W
操作温度. 0—40 ℃
贮藏温度 -20— 60 ℃
湿度 0—80% RH, non condensing
材质 金属,塑胶
重量 1.2kg
尺寸 282 mm *125 mm *44mm
