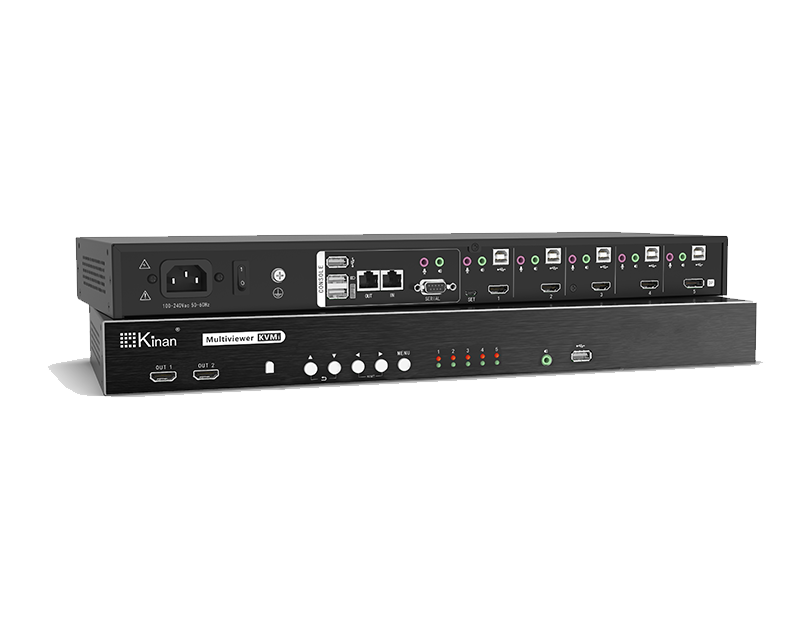

5进2出多画面KVM分割器

型号: MH2415

5进2出支持级联 3840 x 2160

产品概述

秦安-MH2415是一台5进2出多画面KVM分割器。使用者仅需通过一组键鼠，即可在两台显示屏中无缝漫游，同时监看来自多台电脑设备的画面，另一台显示屏可全屏，也可同步输出。每一路信号输入输出均支持4K (3840 x 2160 @ 60 hz)。拥有多种视窗画面模式，支持自定义。是需要显示多个清晰度极高的视频画面，如：现代医疗、空管塔台、广电等场景应用的理想之选。

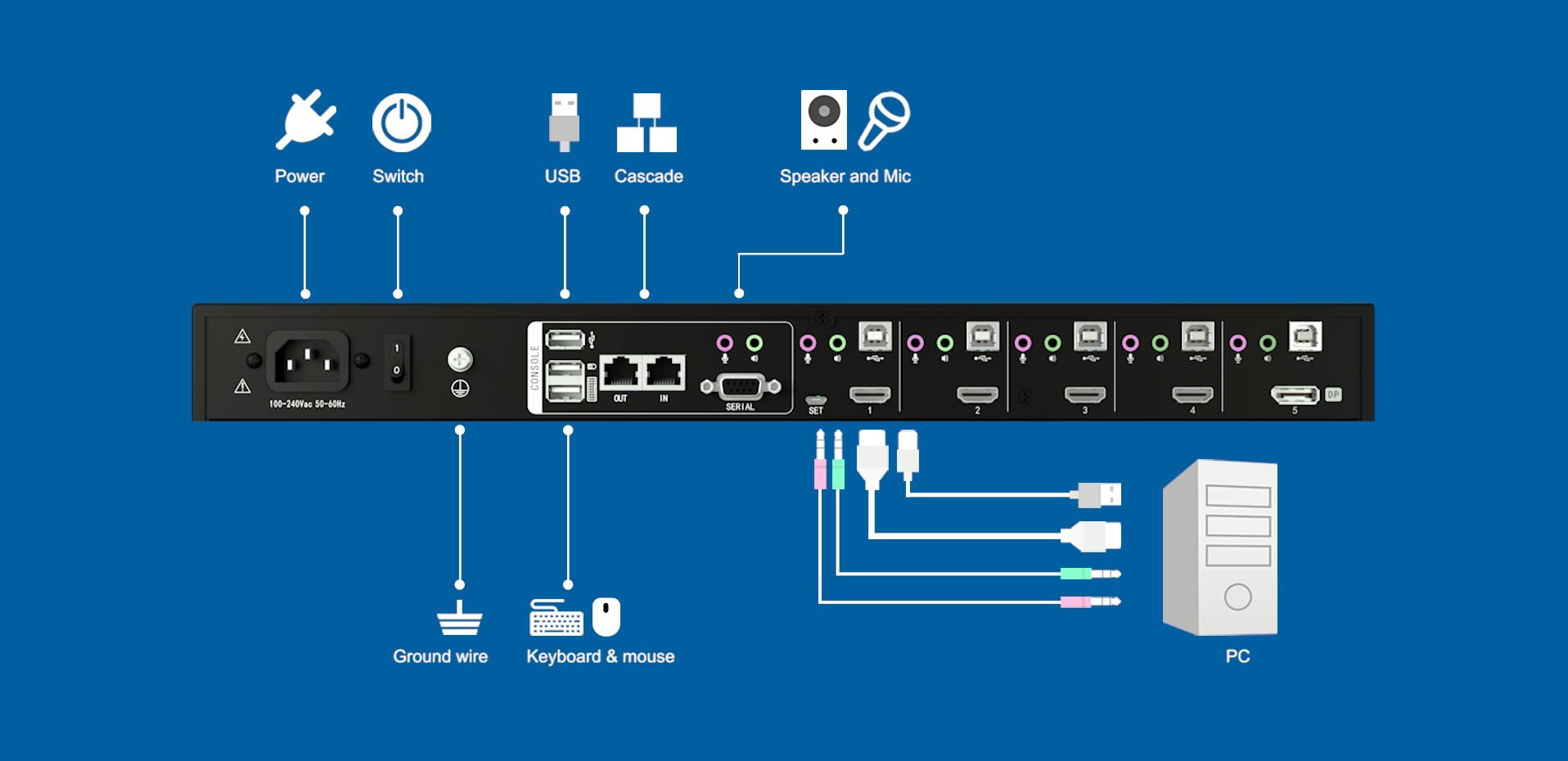

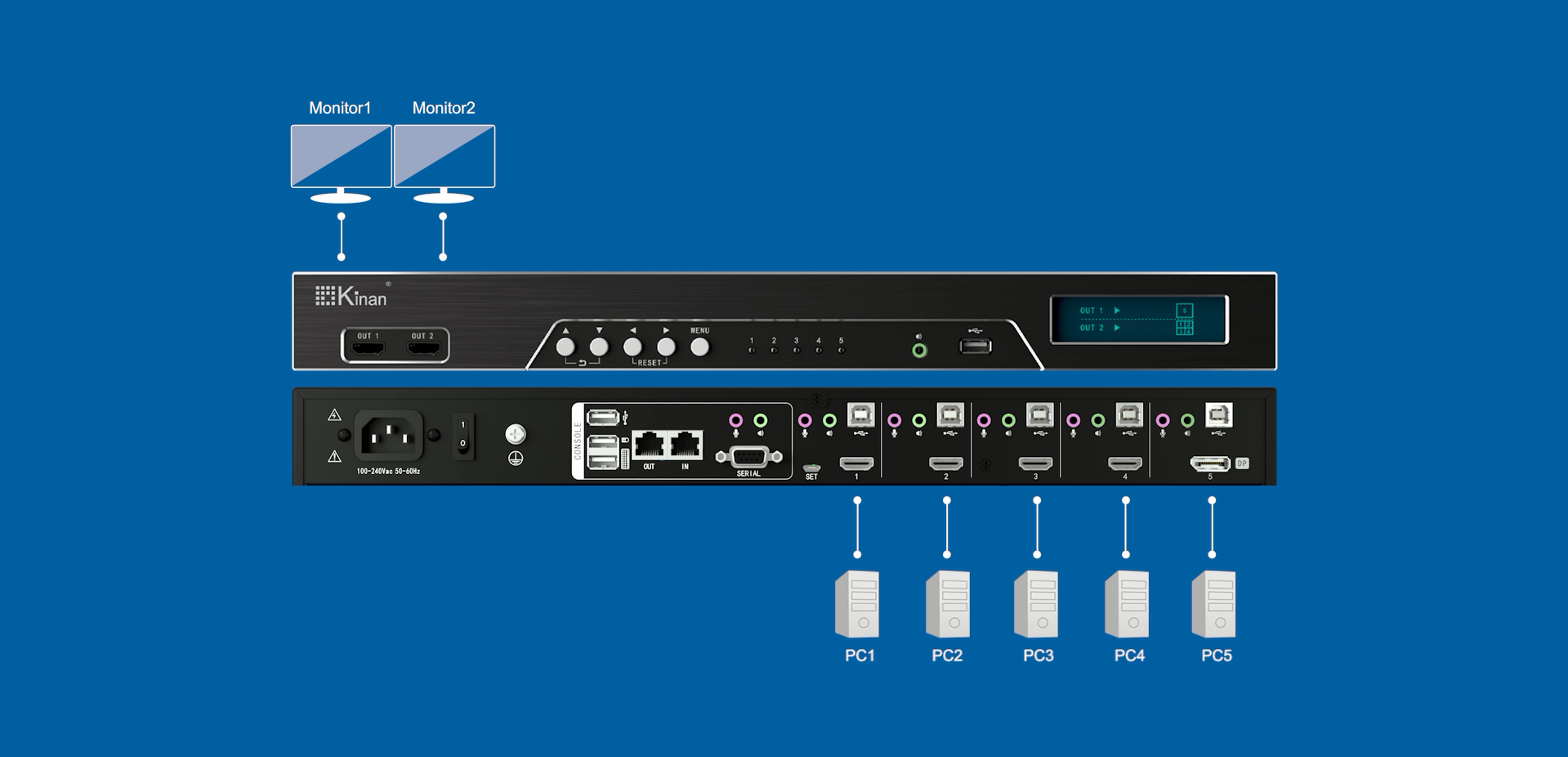

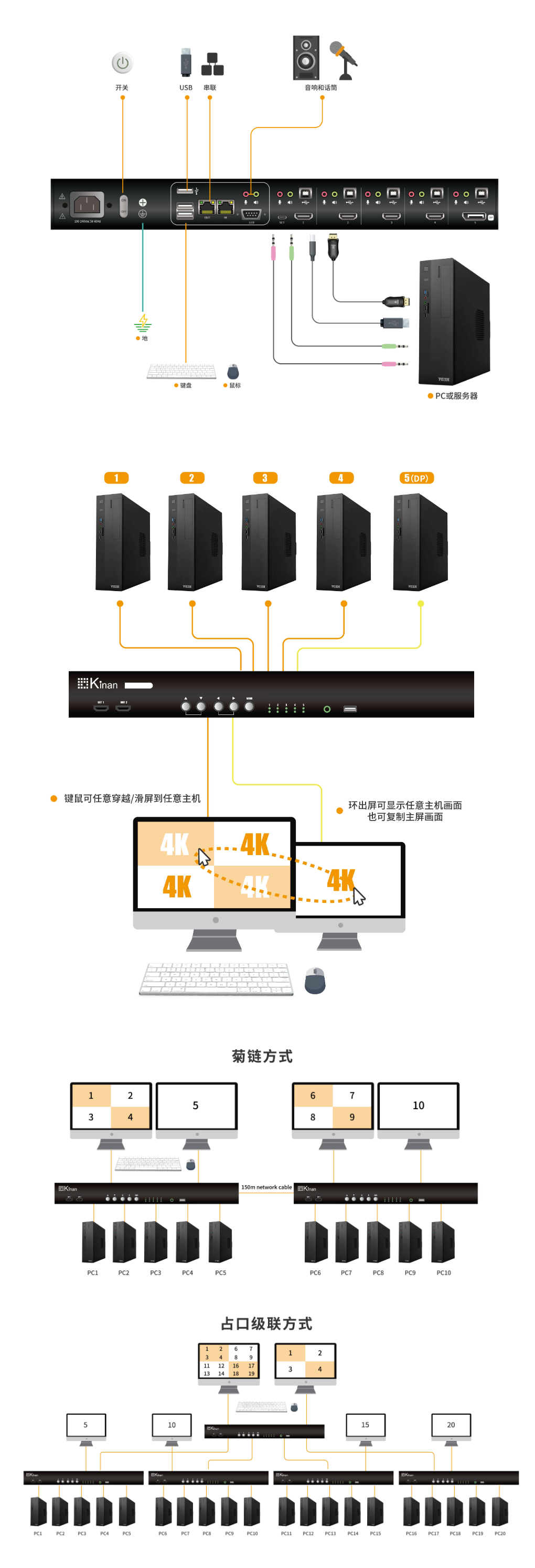

连接示意图

产品特性

硬件功能

单一屏幕支持多视窗画面显示，可管理控制高达5个影像来源。支持四分割画面模式、三分割画面模式、双分割画面模式、单画面模式以及PiP (Picture in Picture) 模式

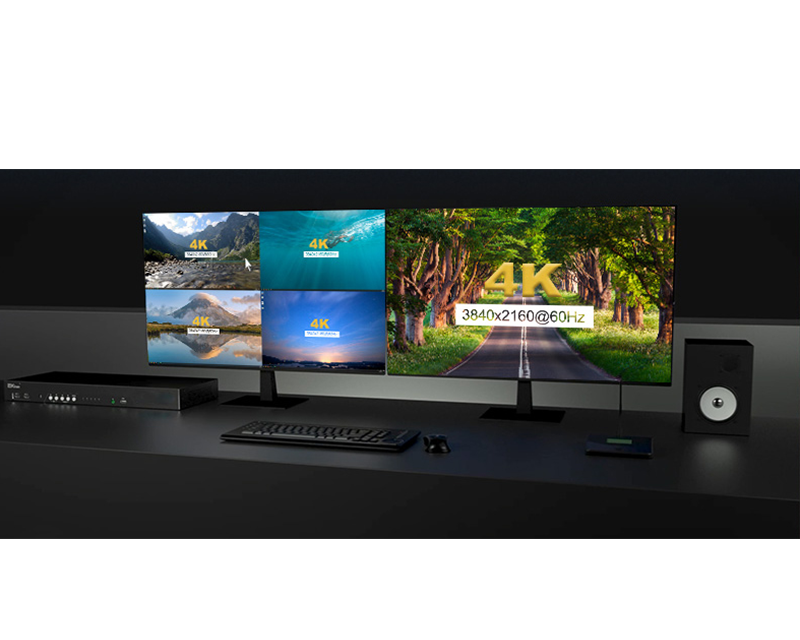

控制端支持双屏幕输出，支持一台屏幕多视窗画面模式，另一台屏幕全屏幕画面模式或者两台屏幕同步输出
可通过前面板按键、屏幕显示选单 (OSD)、键盘热键、鼠标热键四种方式切换多视窗画面显示模式和电脑连接端口
在三分割画面模式、双分割画面模式和画中画模式下，可调整视窗大小
在画中画模式下可调整画中画的位置，分别为右下、左下、左上、右上、居中五个位置
可选择EDID 设定的模式，能确保在不同屏幕间依然拥有高质量的分辨率并提供优质的画面显示

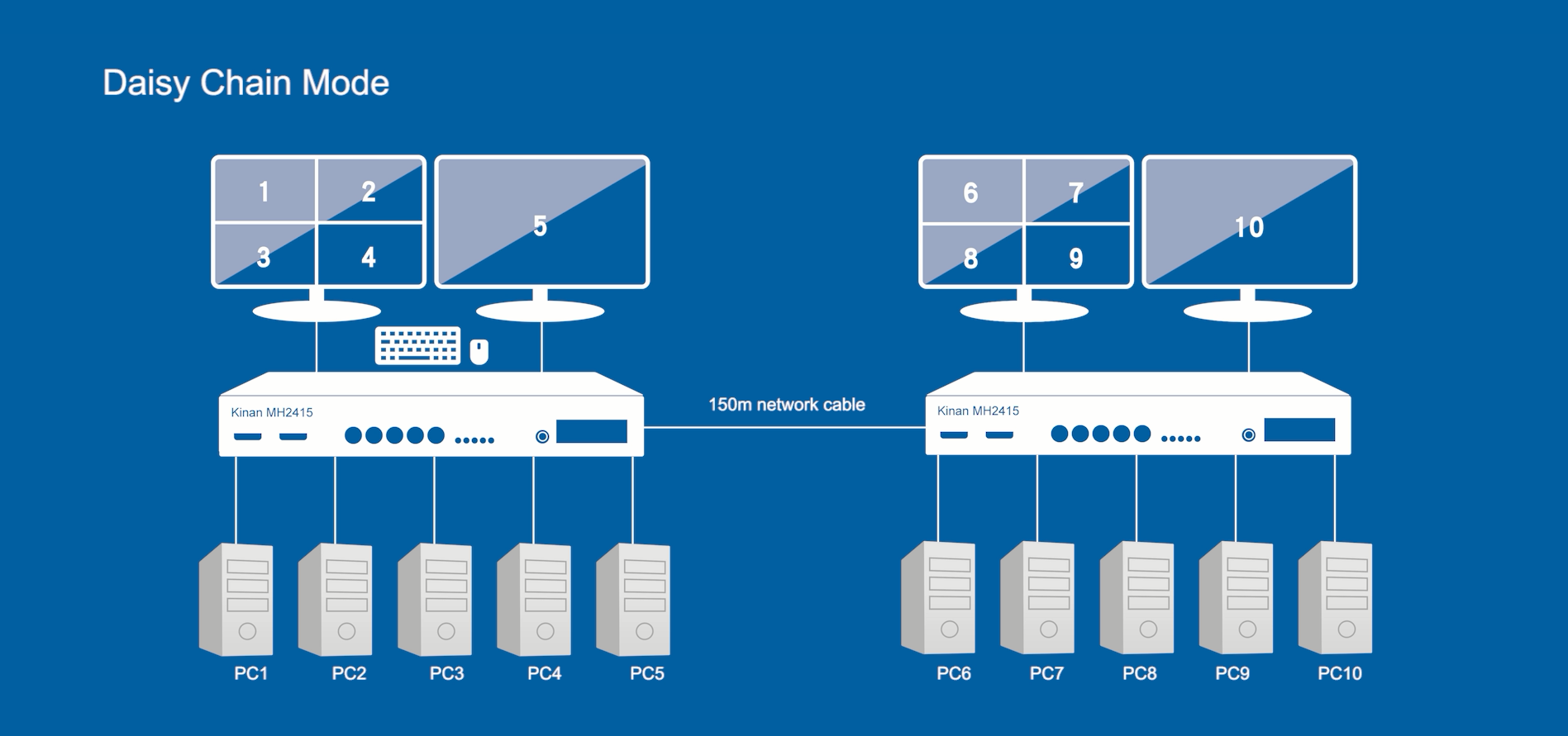

菊链串接功能(DCC)–使用者仅需通过第一级MH2415控制端所接的键盘、鼠标，即可管理操作多达两级MH2415

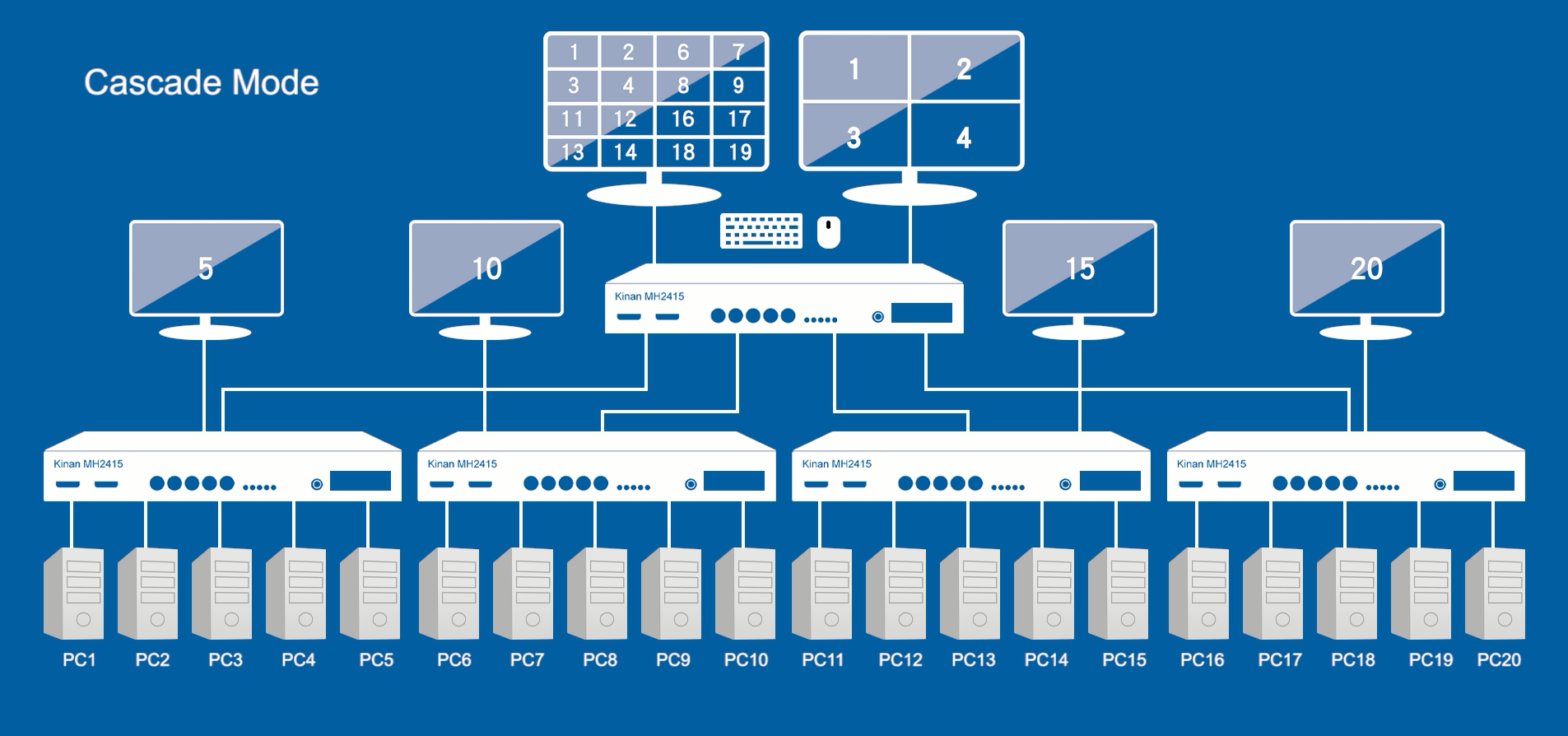

Cascade功能-使用者可管理多达20台电脑设备，以5个4分割画面模式同时显示
支持PCM2、5.1、7.1 声道、杜比 5.1(Dolby 5.1)和 DTS5.1音频输出以及Mic输入
支持USB2.0 HUB功能
支持HDMI数字显示器-完全兼容HDMI2.0及HDCP，不论是单画面模式还是多画面模式，所有视窗的分辨率都能达到4K（3840×2160@60Hz），YCbCr4:4:4
在多画面模式下，鼠标键盘能在各个视窗之间自由滑动操作，自动切换
跨平台支持 - Windows，Linux，Mac,Unix
兼容支持各大知名品牌的无线USB键盘及鼠标，支持多媒体USB键盘(PC，Mac和Sun)
完整的键盘鼠标信号模拟，确保开机切换无误
支持热插拔-不需关闭电源即可随时增加或移除服务器

技术参数			MH2415
主机连接数			5
端口选择方式			按键；热键
画面分割			四画面、三画面、双画面、单画面、画中画
连接器	控制端	显示器	2 * HDMI type A
		键盘, 鼠标	2 * USB type A（白）
		麦克风	1 * Min立体声插口（粉）
		扬声器	1 * Min立体声插口（绿）
	KVM端	显示器	4 * HDMI type A、1 * DisplayPort
		键盘, 鼠标	5 * USB type B（白）
		麦克风	5 * Min 立体声插口（粉）
		扬声器	5 * Min 立体声插口（绿）
	USB2.0		2 * USB type A（白）
	升级口		1 * Micro-USB
开关	菜单选择		5* 按键
指示灯		在线	5 * (红)
		已选	5 * (绿)
I/R 值			100V-240Vac, 50-60Hz , <1.5A
视频信号			3840×2160 @ 60 Hz
耗电量			10W
工作温度			0 ~ 50 ℃
贮藏温度			-20 ~ 60℃
湿度			0~80% RH, 无凝结
净重			2.35kg
机身尺寸 (W × D × H)			440 mm 166 mm 44mm
