应用场景：国际快件口岸安检、远程集中审图

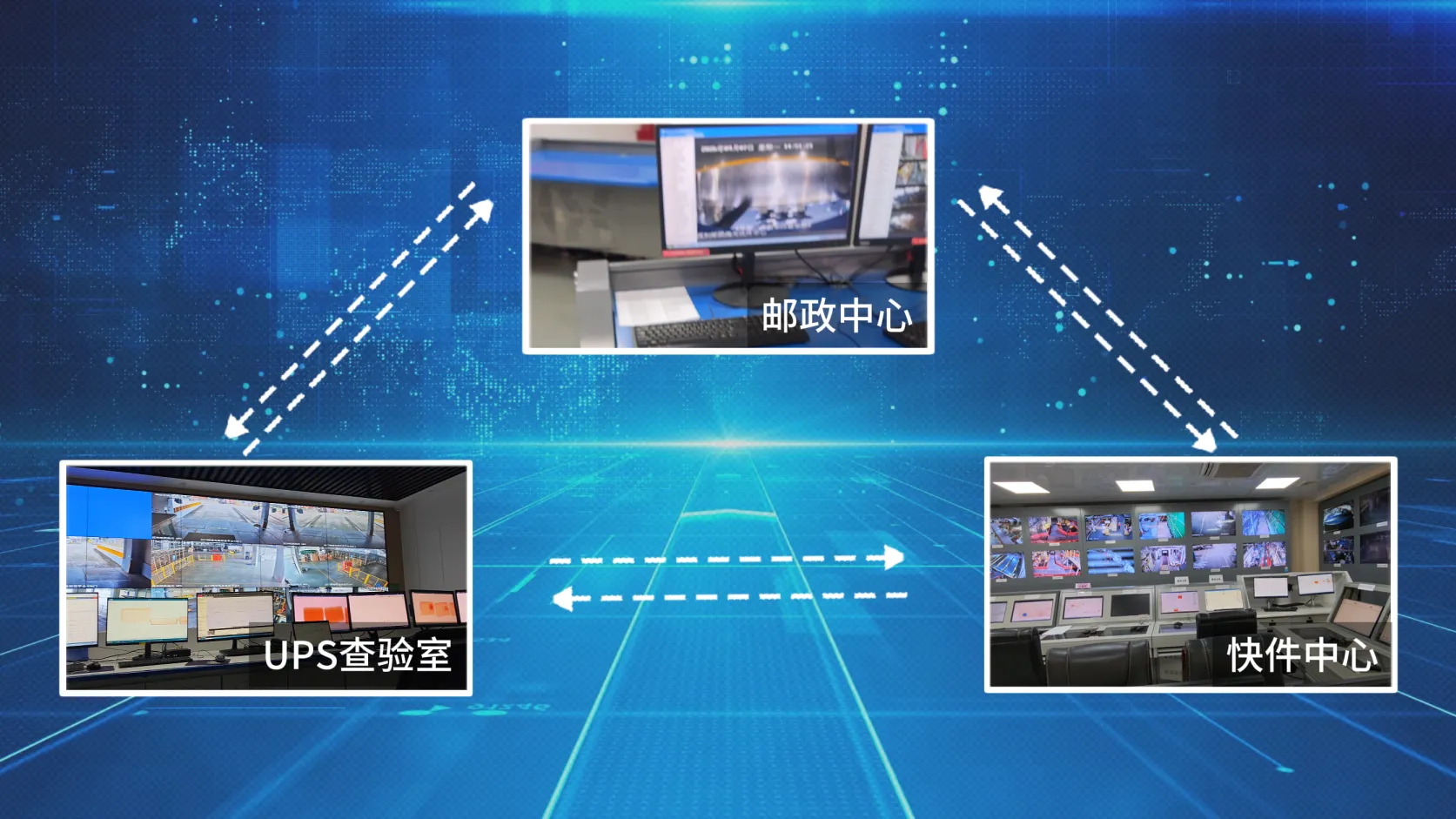

针对口岸安检场景多节点分散、多品牌X光/CT安检设备信号汇聚、跨楼宇长距离双向调度的需求，秦安科技采用IP式KVM分布式矩阵系统搭建光纤传输架构，完成邮政中心、UPS查验室、快件中心三地安检信号互联互通，支撑远程集中审图业务落地。



一、项目背景与业务痛点

国际快件口岸安检系统具备点位分散、前端成像设备数量庞大、多厂商设备共存的特点。现场审图业务要求X光机、CT机成像画面实时回传至UPS查验室，同时支持中心画面下发至远端查验工位。传统信号传输架构在本项目中存在明显瓶颈：

1. 跨楼宇级联、超长距离传输场景，同轴、普通网线方案无法满足传输要求；

2. 多品牌安检成像设备并行接入，信号源数量多，集中调度压力大；

3. 审图作业对画质清晰度、传输时延、切换流畅度存在刚性要求，画质衰减、卡顿、延迟将直接影响判读可靠性；

4. 监控画面需要双向信号交互，远端采集后将画面回传至中心、中心画面同步分发至查验室。

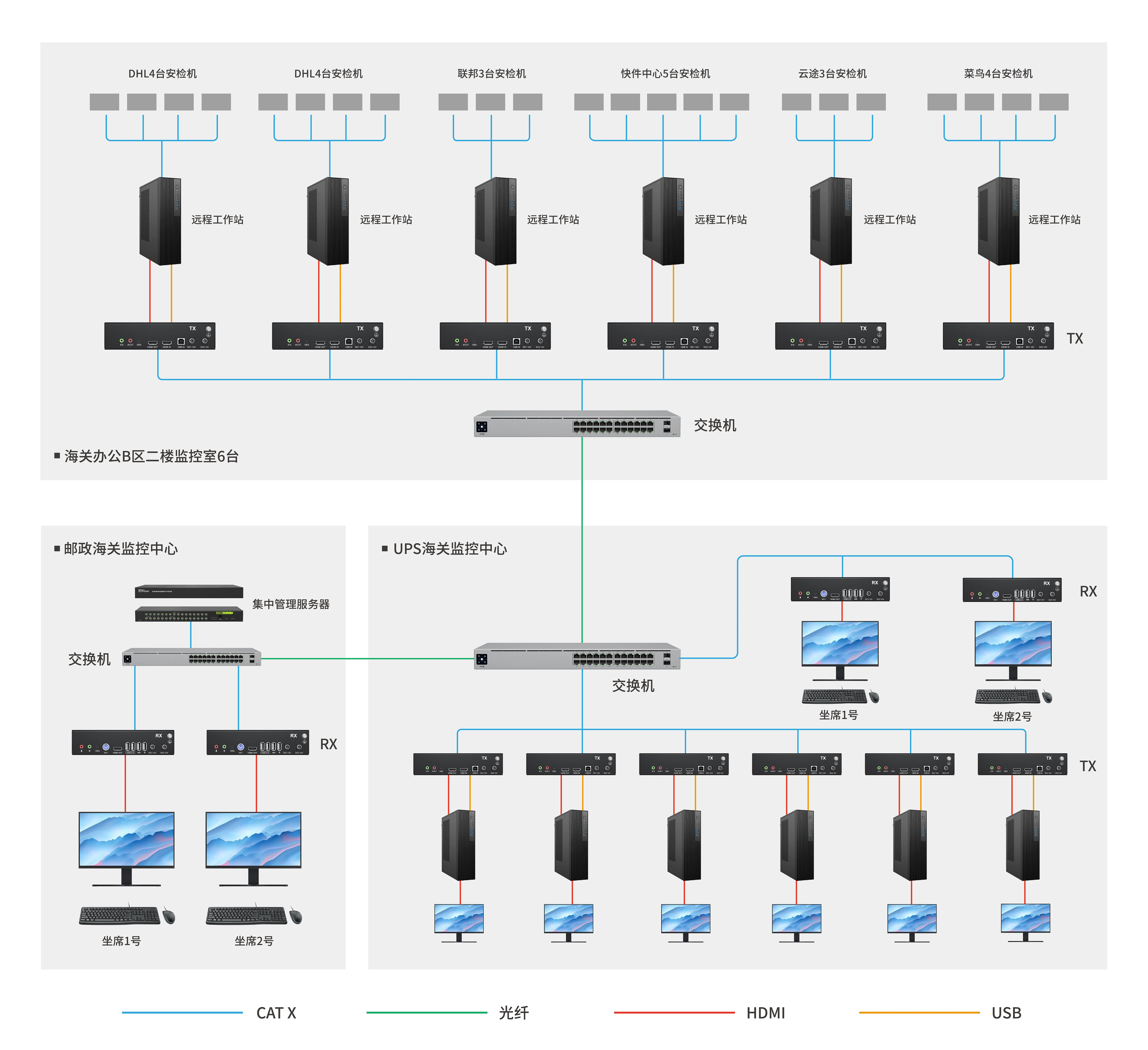

二、系统架构说明

本项目采用秦安科技IP式KVM分布式矩阵架构，主干链路为光纤，交换机级联组网。以邮政中心作为管控核心，部署管理主机与接收节点，统一接入核心交换机；信号经邻楼二级交换机拆分两条独立主干链路，分别对接远端两大作业区域：

· 链路 1：邮政中心 ↔ 3km UPS 审图查验室

· 链路 2：邮政中心 ↔ 10km 快件中心

点位业务说明

· UPS查验室（3km）：部署发射、接收节点。发射节点接入本地CT、X光安检设备采集成像信号，实现与邮政中心双向信号共享、远程审图核验；

· 快件中心（10km）：部署多组发射节点，接入顺丰、DHL、UPS、菜鸟等企业的CT和X光机，全部安检成像信号统一回传邮政中心集中管控与调度。


三、方案核心能力

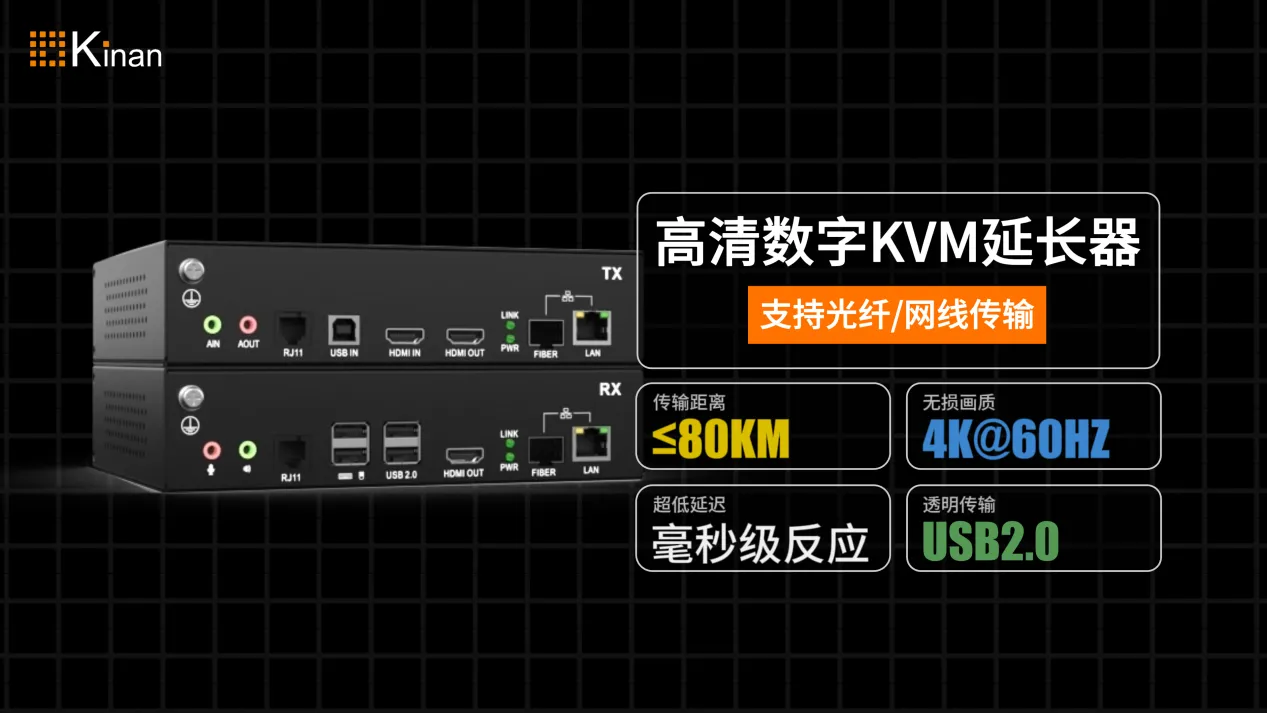

整套 IP 式 KVM 分布式矩阵系统面向口岸安检、工业中控这类高可靠专业视听调度场景开发，基于光纤 IP 化传输，具备完备的信号调度能力：

①、依托光纤主干链路，长距离传输过程中无信号压缩损耗，链路抗电磁干扰，适配口岸复杂电磁环境，保障信号通路长期稳定在线；

②、支持 4K@60Hz 分辨率传输，完整保留 X 光、CT 安检图像灰度、细节纹理与边缘特征，满足安检成像审图标准；

③、低时延链路，画面切换毫秒级响应、无黑屏、无撕裂卡顿，保障查验作业连续性，适配实时判读业务；

④、采用IP分布式架构，所有信号节点可在管理平台上自由分组、绑定、切换，并支持双向视频与键鼠交互，适配协同审图业务模式；

⑤、前端为即插式收发节点，对接各类品牌 CT机、X 光成像主机时无需改动原有安检设备固件与业务系统，新增工位、新增安检设备时可直接扩容节点，架构弹性强，适配口岸持续扩建的业务需求。


四、落地成效

系统上线后，实现邮政中心、UPS 查验室、快件中心跨区域信号一体化调度，海量多源安检成像信号汇聚至管控中心集中运维。依托光纤主干实现长距离链路稳定传输、抗干扰能力强，高清低延迟的图像输出满足口岸审图可靠性标准，支撑跨区域协同查验；同时分布式节点架构可满足后续安检点位、工位的弹性扩容需求。
