HDMI高清数字KVM延长器 双屏光纤/网线
型号：KFH268S
KFH268S HDMI高清数字KVM延长器产品是一种KVM信号延长设备，可将PC主机的2路视频、鼠标、键盘、USB2.0等信号通过光纤或网线传输,支持单模和多模光纤，单模最远传输距离为80km，多模最远传输距离为300m，网线最远传输距离为150m。支持2路高品质HDMI信号的传输，有广泛的使用领域。
在线咨询产品特性
- 采用私有视频编码协议（类JPEG）无损压缩，传输画质视觉无损
- 超低延时，延时1帧（16ms @ 60fps）
- 支持HDMI高清视频传输，最高支持3840*2160@30 Hz，推荐最佳分辨率1920*1080@60Hz
- 双向音频，支持模拟音频麦克风
- USB 2.0透明传输，可以连接4个USB外设，例如：U盘、USB打印机、指纹识别模块、人脸识别模块等
- 单路异步串口传输，支持波特率设置
- 光纤网线同时传输,光接口SFP单模80KM，双模300M，网线CAT5E支持120M、CAT6支持150M，网线支持1000M LAN局域网接口
- 支持HDMI本地环出EDID切换，识别RX端EDID(RX必须连接显示器)
- 支持千兆网络交换机点对点DIP开关拨到相同位置以进行配对连接
拓扑图

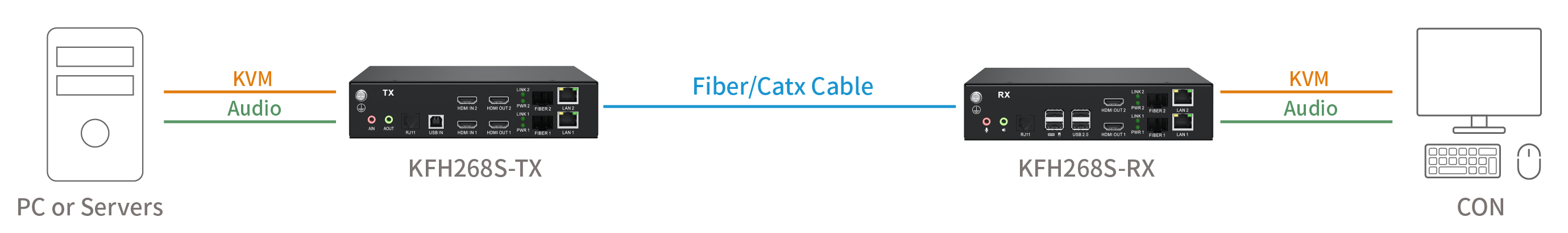

点对点直连：网线/光纤
过交换机点对点：网口/光口交换机
产品规格
| 技术参数 | KFH268S_TX | KFH268S_RX | ||
|---|---|---|---|---|
| 接口 | HDMI 输入 | 2 x HDMI | N/A | |
| HDMI 输出 | 2 x HDMI | 2 x HDMI | ||
| 电源 | 2 x DC 5.5*2.5mm | 2 x DC 5.5*2.5mm | ||
| LAN 口 | 2 x RJ45 | 2 x RJ45 | ||
| 光模块 | 2 x SFP | 2 x SFP | ||
| 串口 | 1 x RJ11 | 1 x RJ11 | ||
| 麦克风 | 1 x 3.5mm耳机(粉) | 1 x 3.5mm耳机(粉) | ||
| 扬声器 | 1 x 3.5mm耳机(绿) | 1 x 3.5mm耳机(绿) | ||
| USB | 1 x USB Type B | 4 x USB Type A | ||
| 分辨率 | 3840*2160@30Hz | |||
| 视频码流 | 最大峰值 850 Mbps 典型值 300Mbps | |||
| 连接线缆 | 光模块+光纤线：距离≤80KM 网线（CAT5e/6/7）：距离最长150M | |||
| DIP地址拨码开关 | 组网点对点拨码连接 | |||
| 电源输入额定值 | DC12V / 2A 双电源冗余 | |||
| 功率 | 7W | 9W | ||
| 工作温度 | 0–50 ℃ | |||
| 贮藏温度 | -20–60 ℃ | |||
| 湿度 | 0–80% RH, 无凝结 | |||
| 净重 | 0.92kg | 0.91kg | ||
| 材料 | 金属 | |||
| 机身尺寸(W × D × H) | 189 mm×144 mm×44mm | |||
| 包装尺寸(W × D × H) | 395 mm ×274 mm×110mm | |||
产品配件
- HDMI高清数字KVM延长器 双屏光纤/网线x1
- HDMI线4Kx2
- USB打印线x1
- 音频双并线x1
- 挂耳x1
- 电源适配器x1
- 说明书/保修卡/合格证x1
