KVM设备与服务器之间是怎样实现连接的？

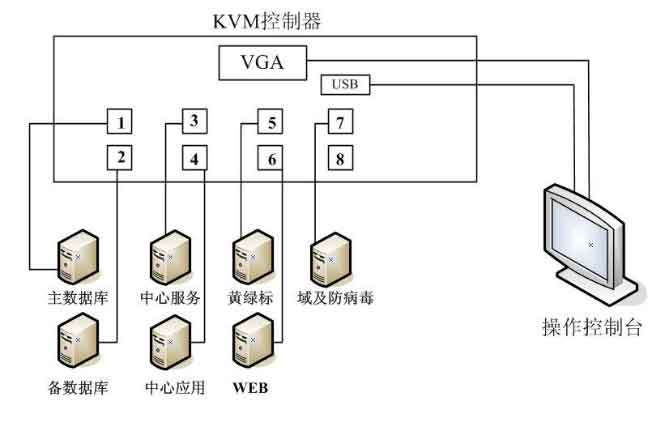

伴随着网络时代企业的日新月异，自然导致服务器的数量也与日俱增。这时，我们需要一台KVM控制平台来管理多台服务器，尤其是在机房建设当中，总少不了使用KVM设备来管理机房的服务器，为方便初学者熟悉掌握实际使用情况，小编绘制了一个连线拓扑逻辑图供大家参考，如下图所示：




通过KVM设备，无论服务器是集中放置在同一个数据中心机房，还是分散放置在几个不同地点的机房，IT管理员都可以随时随地对所有的设备进行维护和管理、进行BIOS等级的控制甚至开/关设备的电源。无论这些设备的是X86架构还是小型机，也无论操作系统是UNIX还是LINUX、WINDOWS，管理员都可以在一个统一的操作界面上对所有的设备进行管理，这是普通的网络远程管理所无法实现的。

在硬件方面，KVM实际上是一套硬件系统，主体是一台控制主机，上面有多套键盘鼠标和显示器的连接接口，每一套对应一台服务器，接口形式基本为PS/2或者USB接口+VGA接口，通过专用连接线把服务器和控制主机连接起来。现在的高档KVM设备也有使用RJ45 console接口，把键盘鼠标和显示器信号进行整合处理传送给控制主机，这样可以提升系统的高度集成化和稳定性。
